Procesare termică de nouă generație: Maximizarea eficienței cuptorului cu curele din plasă rezistente la tratament termic avansat

Compoziție metalurgică și mecanisme de degradare termică

Mediul de operare din interiorul unui cuptor de călire continuă sau lipire este ostil aliajelor comerciale de fier. La temperaturi care fluctuează între 600°C și 1150°C, oțelurile obișnuite experimentează oxidare rapidă, creșterea granulelor și deformare prin fluaj. Un robust centură din plasă rezistentă la tratament termic trebuie să fie fabricat din aliaje austenitice de înaltă calitate nichel-crom-fier pentru a preveni defecțiunile premature.

Atunci când selectează o configurație de transportor, inginerii trebuie să țină cont de interacțiunile atmosferice specifice. În cuptoarele de cementare cu gaz, de exemplu, potențialele de carbon sunt ținute ridicate pentru a forța în mod deliberat carbonul pe suprafața pieselor de oțel. O centură de plasă de calitate scăzută va absorbi acest carbon, formând carburi interne fragile de-a lungul granițelor sale. Acest proces, cunoscut sub numele de putregai verde sau fragilizare prin carburare, reduce flexibilitatea ochiului, ducând la fracturi bruște sub sarcină de tracțiune. Utilizarea microaliajelor specializate care conțin siliciu sau elemente din pământuri rare precum ceriul îmbunătățește dramatic rezistența la această degradare structurală.

Comparație structurală: ochiuri țesute vs. modele de legături turnate

Liniile industriale de procesare termică utilizează două configurații geometrice primare pentru transportul pieselor. Diferențele arhitecturale dintre o structură de sârmă flexibilă și țesătură și o structură de segment turnată rigidă, interblocată influențează eficiența termică, capacitățile de sarcină utilă și uniformitatea tratamentului termic final.

Datele de inginerie evidențiază o măsură critică pentru instalațiile de procesare termică de mare volum: raportul de masă termică. Pentru că un țesut centură din plasă rezistentă la tratament termic utilizează fire subțiri, de înaltă rezistență, trase la rece, în loc de secțiuni grele turnate, cuptorul irosește mult mai puțină energie încălzind transportorul în sine. Într-o linie obișnuită de călire a elementelor de fixare auto care procesează 2.000 kg de produs pe oră, trecerea de la un transportor turnat greu la o bandă de sârmă țesătă optimizată poate reduce consumul de energie al cuptorului cu până la 22%, producând economii substanțiale de utilități.

Analiza ciclului de viață a oboselii termice și fluajului mecanic

Benzile transportoare din interiorul cuptoarelor industriale nu se defectează din cauza unei simple suprasarcini de tracțiune. În schimb, se uzează în timp din cauza a două provocări inginerești pe termen lung: deformarea fluajului și oboseala termică cauzată de ciclurile repetate de încălzire și răcire.

Fluajul apare atunci când un material este ținut sub presiune mecanică constantă la temperaturi ridicate. Peste sute de ore, metalul se întinde încet. Dacă o centură de plasă este tensionată necorespunzător sau dacă aliajul său nu are suficiente elemente de întărire a granulelor, cum ar fi wolfram sau cobalt, se va întinde excesiv, provocând probleme de urmărire și blocând pinioanele de antrenare a cuptorului.

Circulația atmosferei și uniformitatea de stingere

În sectoarele de producție de ultimă generație, cum ar fi tăierea angrenajului aerospațial sau producția de instrumente medicale, este esențială obținerea unei durități uniforme pe întreaga suprafață a unui produs. Variațiile de duritate pot cauza deformarea sau defectarea pieselor sub presiune. Designul benzii transportoare joacă un rol direct în menținerea acestui control al calității.

Un țesut cu precizie centură din plasă rezistentă la tratament termic oferă rate de suprafață deschisă variind de la 30% la 70%. Această structură deschisă permite gazelor de încălzire cu convecție forțată sau gazelor din atmosferă să curgă nestingherite în jurul pieselor, asigurând o încălzire uniformă pe toate suprafețele. Această deschidere dă roade și în timpul fazei de stingere:

• Dispersare rapidă a lichidului: Uleiurile de stingere curg imediat prin plasă, prevenind formarea de buzunare fierbinți sub piese.
• Eliminarea păturii de vapori: Țesătura deschisă oprește ca bulele de abur sau de vapori de ulei să rămână prinse sub componentele plate, asigurând rate uniforme de răcire.
• Scădere redusă a uleiului: Mai puțin ulei de stingere se lipește de profilele de sârmă subțire când ies din rezervor, economisind consumul de ulei și reducând cerințele de curățare din aval.

Dimpotrivă, legăturile solide turnate au tendința de a masca suprafețele inferioare ale pieselor, acționând ca un radiator care încetinește ratele de răcire și poate cauza transformarea microstructurii inconsistente în oțelurile slab aliate.

Urmărirea dinamicii și alinierea mecanismului de acționare

Asigurarea unei benzi transportoare care trece direct printr-un cuptor tunel lung, de înaltă temperatură este o provocare continuă pentru echipele de întreținere. Ca a centură din plasă rezistentă la tratament termic se deplasează prin diferite zone de temperatură, orice distribuție neuniformă a temperaturii pe lățimea cuptorului poate face ca centura să se extindă neuniform, trăgând-o într-o parte.

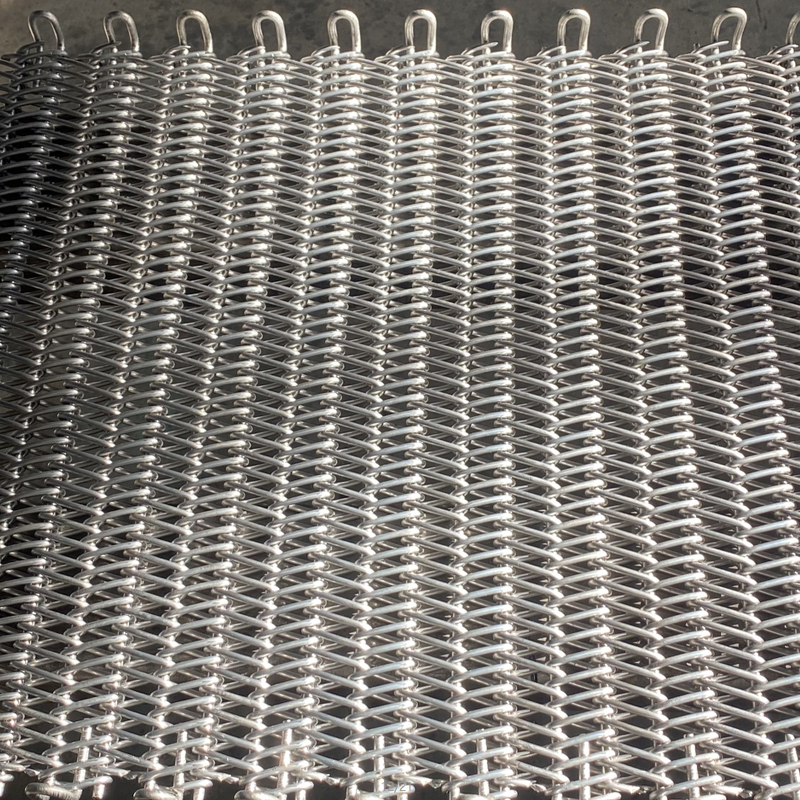

Pentru a contracara acest lucru, curelele țesute avansate sunt proiectate folosind spirale alternative din stânga și din dreapta. Aceste spirale sunt unite în siguranță prin tije transversale drepte sau sertizate, asigurându-se că forțele laterale generate pe măsură ce cureaua se flexează se echilibrează complet. Această aliniere cu auto-corecție împiedică cureaua să se deplaseze în cărămidă internă a cuptorului, eliminând o cauză comună de deteriorare a marginilor și prelungind durata de viață a sistemului.
