Cureaua cu plasă metalică: tipuri, aplicații și ghid de selecție

O centură din plasă metalică eșuează mai des din cauza nepotrivirii cu procesul decât din cauza uzurii normale. Într-un cuptor continuu, centura trebuie să supraviețuiască curbei de temperatură, să transporte piesele și să-și păstreze geometria pe parcursul a sute de ore de funcționare. Dacă centura este prea slabă, prea grea sau prea deschisă pentru sarcină, aveți probleme de întindere, urmărire și timpi neplanificați. Dacă se potrivește cu procesul, rulează în liniște pentru o lungă perioadă de timp.

Problema este că majoritatea cumpărătorilor se concentrează pe prețul pe metru pătrat în loc de interacțiunea dintre construcția curelei și ciclul cuptorului. Această interacțiune determină dacă înlocuiți cureaua la câteva luni sau la câțiva ani. Alegerea corectă a unei curele din plasă metalică începe cu cuptorul și piesele, nu cu prețul de catalog.

Acest ghid compară principalele construcții de curele, explică modul în care sunt utilizate în sinterizare, lipire, tratament termic, uscare și congelare rapidă și prezintă factorii practici de selecție care contează înainte de a plasa o comandă.

Tipuri de construcție a curelei din plasă metalică și când să le folosiți

Curelele din plasă metalică nu sunt un singur produs. Construcția determină modul în care cureaua se flexează în jurul rolelor de capăt, câtă zonă deschisă oferă și câtă sarcină poate transporta fără distorsiuni. Majoritatea curelelor industriale din plasă metalică se încadrează într-una din cele trei familii de structuri.

Curele din plasă metalică cu țesătură echilibrată

Țesăturile echilibrate folosesc fire spiralate din stânga și din dreapta conectate prin tije transversale sertizate. Acest lucru oferă o suprafață plană, stabilă, cu o bună permeabilitate la aer. Curelele de țesătură echilibrate sunt alegerea standard pentru cuptoarele de sinterizare, cuptoarele de lipire, liniile de recoacere și transportoarele de uscare unde piesele necesită o expunere uniformă la căldură și unde sarcina este relativ ușoară și distribuită uniform.

Curele din plasă metalică acționate cu lanț

Centurile din plasă cu lanț adaugă lanțuri laterale sau margini integrate ale lanțului pe suprafața țesută. Lanțul asigură angajarea pozitivă cu pinioanele, ceea ce previne alunecarea și îmbunătățește urmărirea pe trasee mai lungi ale transportoarelor. Dacă linia transportă componente grele, cum ar fi piese forjate pentru automobile sau piese dense din metalurgia pulberilor, o construcție cu lanț este de obicei opțiunea mai sigură.

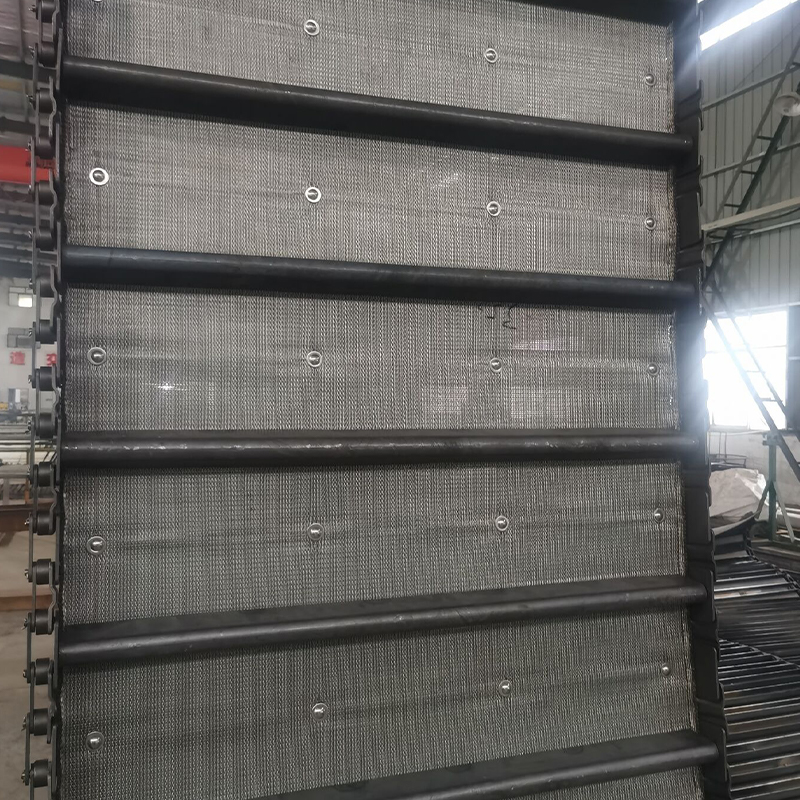

Ascensoare și curele din plasă de ridicare

Curele de lift sunt proiectate pentru transportoare înclinate și secțiuni de ridicare. Adesea, ele încorporează zburătoare, apărătoare laterale sau caracteristici speciale de suprafață care împiedică piesele să alunece înapoi. În atelierele de tratare termică, curelele de plasă pentru lift sunt utilizate în mod obișnuit pentru a muta elementele de fixare, rulmenți și piese mici prelucrate între etapele procesului.

Aplicații cu bandă din plasă metalică în procesele cuptorului

Procesele diferite ale cuptorului creează cerințe diferite asupra benzii. Aceeași centură de plasă metalică care funcționează într-un cuptor ușor de uscare poate eșua rapid într-un cuptor de lipire cu ansambluri grele de cupru și reziduuri de flux agresiv. Potrivirea curelei la proces este miezul sarcinii de selecție.

Curele din plasă pentru cuptor de sinterizare

Sinterizarea produce un flux continuu de piese care se deplasează lent printr-o zonă lungă, încălzită. Cureaua din plasă metalică care le susține trebuie să suporte greutatea pieselor, precum și dilatarea termică în timpul încălzirii și răcirii. Liniile de metalurgie a pulberilor, liniile de sinterizare ceramică și liniile de sinterizare a componentelor electronice se bazează pe curele care mențin o suprafață stabilă, astfel încât piesele să nu se miște sau să cadă prin deschiderile ochiurilor. Pentru piesele din metalurgia pulberilor auto, cureaua trebuie să tolereze, de asemenea, sarcini cu densitate mare și cicluri repetate de încălzire. Producători precum Yangzhou Yafei oferă dedicat curele din plasă pentru cuptoare de sinterizare de piese auto proiectat în jurul stabilității dimensionale a pieselor metalice dense.

Furnizori de centuri de plasă pentru cuptor de sinterizare de piese auto cu ridicata, fabrică - Yang Yangzhou Yafei Machinery Manufacturing Co., Ltd este furnizori și fabrică de curea din plasă pentru cuptor de sinterizare de piese auto en gros din China, de... Vizualizare produs →

Curele din plasă pentru cuptoare de lipire

Cuptoarele de lipire expun banda transportoare la temperaturi ridicate, reziduuri de aliaj de brazare, iar în cazul lipirii aluminiului, o atmosferă controlată care trebuie să pătrundă uniform în jurul fiecărei îmbinări. Cureaua trebuie să rămână plată, deoarece chiar și o ușoară variație a suprafeței poate schimba modul în care fluxul udă îmbinarea. Liniile de lipire din aluminiu pentru radiatoare auto, condensatoare și evaporatoare sunt un caz tipic în care cureaua este selectată pentru a se potrivi cu aranjamentul exact al dispozitivului de fixare. a lui Yafei curele din plasă pentru cuptoare de brazare din aluminiu acoperă mai multe componente ale schimbătorului de căldură, făcându-le un punct de referință util pentru cumpărătorii din sectorul managementului termic al autovehiculelor.

Furnizori cu ridicata de centură de plasă pentru cuptor de lipire din aluminiu, fabrică - Yangzhou Yafei Yangzhou Yafei Machinery Manufacturing Co., Ltd este furnizori și fabrică de curea de plasă pentru cuptor de lipire din aluminiu cu ridicata din China, detalii: ... Vizualizare produs →

Curele din plasă pentru cuptor de tratament termic

Călirea, călirea, normalizarea, recoacerea și prelucrarea strălucitoare implică încălzire, răcire rapidă sau condiții de atmosferă controlată. În cuptoarele de călire, cureaua poate transporta rulmenți și elemente de fixare prin camera de încălzire și apoi le eliberează în mediul de călire. La recoacerea strălucitoare, atmosfera protejează finisajul suprafeței pieselor din oțel inoxidabil, astfel încât cureaua nu trebuie să introducă contaminare sau să lase urme pe produs. Prin urmare, curelele de tratament termic tind să fie construcții mai grele, mai rezistente la căldură, cu o calitate constantă a suprafeței.

Curele din plasă pentru prelucrarea alimentelor

Uscarea și congelarea rapidă nu sunt procese de tratament termic la temperatură înaltă, dar creează riscuri diferite: umiditate, substanțe chimice de curățare și schimbări de temperatură. O centură de uscare a alimentelor trebuie să permită circulația aerului, păstrând în același timp produsele mici stabile la suprafață. Curelele de congelare rapidă funcționează la temperaturi scăzute, ceea ce face ca flexibilitatea și rezistența la fragilitate să fie importante. Pentru procesatorii care manipulează gustări, ierburi, fructe de mare, carne, fructe și legume, suprafața curelei trebuie să fie ușor de curățat și stabilă dimensional. a lui Yafei benzi transportoare pentru uscarea alimentelor fac parte dintr-o linie mai largă de benzi cu plasă din industria alimentară, care include, de asemenea, benzi de congelare rapidă și benzi transportoare pentru liniile de asamblare.

Furnizori de benzi transportoare de uscare cu ridicata a alimentelor, fabrica - Yangzhou Yafei Machiner Yangzhou Yafei Machinery Manufacturing Co., Ltd este furnizori și fabrici de benzi transportoare de uscare a alimentelor en-gros din China, detalii: uscarea alimentelor... Vizualizare produs →

Cum să alegi o centură din plasă metalică: factori cheie de cumpărare

Nu există o formulă unică care să se potrivească fiecărei comenzi de centură din plasă metalică, dar există o ordine clară a deciziilor. Mai întâi definiți mediul cuptorului, apoi sarcina mecanică, apoi geometria benzii și, în final, marginea și materialul benzii.

Temperatura și atmosfera de lucru

Aliajul curelei trebuie să reziste la temperatura maximă a cuptorului, nu doar la punctul de referință, ci și la vârfurile de căldură radiantă care apar atunci când cuptorul funcționează. În cuptoarele continue, cureaua poate petrece perioade lungi în interiorul zonei încălzite și apoi poate ieși printr-o secțiune de răcire. Atmosfera contează la fel de mult ca și temperatura. Atmosferele oxidante, reducătoare sau purtătoare de flux pot ataca suprafața curelei și pot scurta durata de viață a acesteia dacă aliajul nu este selectat pentru acea expunere specifică. Curelele din oțel inoxidabil sunt obișnuite, dar gradul exact trebuie confirmat în raport cu mediul real al cuptorului.

Greutatea și distribuția sarcinii

Fiecare componentă de pe centură adaugă greutate, iar greutatea respectivă nu este întotdeauna distribuită uniform. Piesele dense, cum ar fi componentele auto sinterizate sau elementele de fixare din oțel, creează puncte de tensiune localizate pe plasă. Pentru sarcini grele sau concentrate, o construcție cu lanț sau o țesătură mai strânsă cu un diametru de sârmă mai greu este mai ușor de justificat. Greșeala clasică este selectarea unei curele pe baza sarcinii totale pe metru pătrat, ignorând în același timp modul în care sunt amplasate de fapt piesele. Încărcarea neuniformă face ca centura să se îndrepte într-o parte, să se încrească sau să se întindă asimetric.

Deschidere plasă și suport pentru piese

Deschiderea plasei trebuie să fie suficient de mică pentru a preveni căderea pieselor mici, dar suficient de mare pentru a permite căldurii sau aerului rece să ajungă la piese. Compactele din metalurgia pulberilor și ceramica electronică pot necesita deschideri foarte mici. Piesele mai mari cu cicluri lungi ale cuptorului pot folosi construcții mai deschise, care reduc masa termică a curelei în sine. Dacă procesați elemente de fixare sau pelete mici, poate fi necesară o construcție cu dublu strat sau o suprapunere suplimentară cu plasă fină.

Compatibilitate cu lățimea, lungimea și pinioanele curelei

Lățimea benzii trebuie să se potrivească cu camera cuptorului sau cu fluxul de produs prin transportor. Curelele mai late necesită un control mai bun al urmăririi și sisteme de antrenare mai precise. Pentru curele de plasă cu lanț, pasul lanțului trebuie să se alinieze cu pinioanele de antrenare din cuptor. Achiziționarea unei curele bazată numai pe lățimea și diametrul firului fără a confirma aranjamentul de antrenare este un motiv comun pentru eșecul instalării.

Tratamentul marginilor

Marginile curelei afectează modul în care cureaua trece prin cuptor. Marginile țesute sunt standard, dar marginile sudate sunt preferate atunci când cureaua este probabil să se uzeze sau când cuptorul are spațiu liber strâns. Pentru transporturi grele, o margine întărită poate preveni ondularea marginilor și poate prelungi durata de funcționare. Întrebați producătorul despre opțiunile de margine înainte de a finaliza specificația.

Practici de instalare și întreținere care prelungesc durata de viață a curelei

O centură din plasă metalică care este instalată corect și întreținută în mod regulat va rezista mai mult decât cea care este ignorată. Cele mai multe probleme ale curelei nu sunt cauzate de materialul curelei în sine, ci de modul în care cureaua este tensionată, aliniată și curățată.

Tensiune și urmărire

Tensiunea excesivă este cea mai frecventă cauză a defectării premature a curelei. Centurile din plasă metalică se întind ușor în timpul primelor cicluri de funcționare. Tensiunea trebuie setată astfel încât cureaua să rămână în contact pozitiv cu tamburul de antrenare sau pinioanele, dar să nu fie atât de strânsă încât spiralele să se blocheze și să împiedice îndoirea naturală. Verificările săptămânale ale urmăririi benzii de-a lungul lungimii cuptorului vor detecta nealinierea înainte ca aceasta să intre în marginile benzii.

Programe de curățenie

Fluxul de lipire, reziduurile de ulei și acumularea de produse alimentare se pot întări pe suprafața benzii și pot afecta mișcarea acesteia. Metoda de curățare recomandată depinde de contaminant. Curelele de prelucrare a alimentelor necesită spălare regulată cu detergenți blânzi și clătire temeinică. Curelele de tratament termic pot necesita cicluri ocazionale de ardere pentru a îndepărta depunerile de carbon. Scopul este același: menține articulațiile din plasă în mișcare liberă.

Înlocuire planificată

Nicio centură din plasă metalică nu durează pentru totdeauna. Înregistrările de urmărire ale grosimii benzii, alungirii și stării vizuale vă ajută să planificați înlocuirile în timpul ferestrelor de întreținere programate, mai degrabă decât după o defecțiune de urgență. Pentru cuptoarele continue care funcționează 24 de ore pe zi, păstrarea unei curele de rezervă la fața locului este adesea cea mai ieftină formă de asigurare.

Aprovizionarea curelelor din plasă metalică: de ce este important furnizorul

Selectarea construcției corecte a centurii este doar jumătate din ecuație. Cealaltă jumătate este dacă furnizorul poate traduce condițiile cuptorului dumneavoastră într-o curea care este de fapt construită pentru aplicație. Un furnizor generalist de curele vă poate vinde dimensiuni standard, dar un producător cu o linie de produse structurată este mai ușor de evaluat. Yafei, un producător chinez cu sediul în Yangzhou, își organizează gama de curele din plasă metalică în funcție de tipul cuptorului, proces și piesa de prelucrat. Această structură este utilă deoarece obligă cumpărătorul să se gândească la centură în aceiași termeni ca și furnizorul cuptorului: care cuptor, ce proces, care parte.

Categoriile de produse de pe site-ul web Yafei acoperă curele pentru cuptoare de sinterizare, curele pentru cuptoare de tratament termic, curele pentru cuptoare de lipire, curele cu plasă cu lanț și curele pentru industria alimentară. Paginile de aplicare pentru lipire, prelucrarea alimentelor, tratamentul termic și metalurgia pulberilor reflectă o înțelegere clară a condițiilor procesului. Acest tip de organizare reduce riscul de a comanda o centură generică care nu se potrivește tocmai cu echipamentul.

Recomandare finală pentru decizia dvs. privind cureaua cu plasă metalică

Începeți cu procesul, nu cu prețul. Documentați temperatura cuptorului, atmosfera, greutatea piesei, dimensiunile piesei și viteza necesară transportorului. Apoi comparați aceste condiții cu opțiunile de construcție a centurii. Pentru liniile de lipire și sinterizare, utilizați o bandă cu experiență dovedită în proces în acele aplicații. Pentru sarcini grele și transportoare lungi, luați în considerare structurile cu lanț. Pentru procesarea alimentelor, acordați prioritate curățării și funcționării stabile la temperatură joasă.

Lucrați cu un furnizor care vă pune întrebări despre cuptor și piesele dumneavoastră înainte de a cita o curea. Dacă un furnizor vorbește doar despre diametrul firului și prețul fără a discuta despre temperatură, atmosferă și sarcină, cureaua poate funcționa în continuare, dar nu va funcționa atât de mult cât ar trebui. O centură din plasă metalică este o componentă durabilă atunci când este selectată în funcție de condițiile reale de funcționare. Timpul petrecut pentru specificații este rambursat de zeci de ori în mai puține înlocuiri și mai puține opriri neplanificate ale cuptorului.
